Lieferumfang:

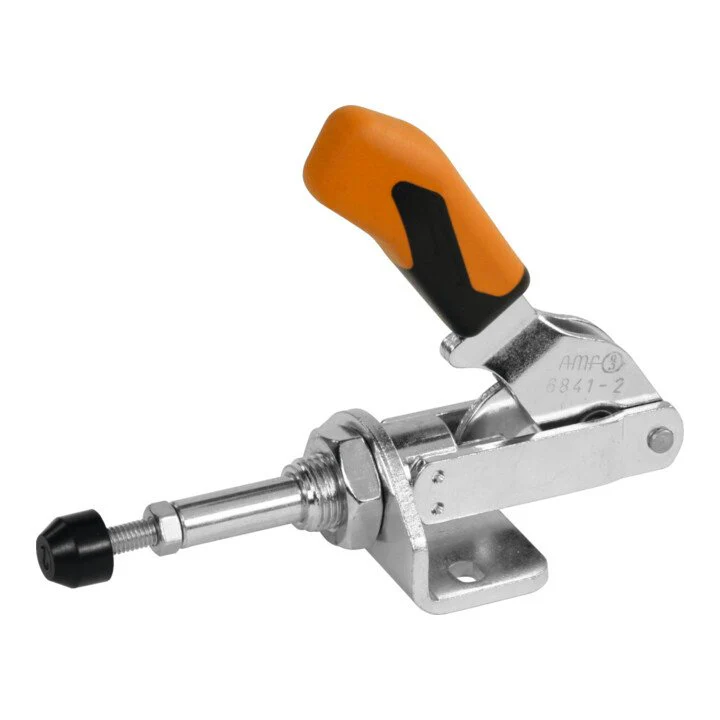

Schubstangenspanner Nr. 6841 Größe 2
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

Produktbeschreibung:
mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden

Technische Daten:

• A: 10mm
• D: 5,6mm
• M max.: 36mm
• M min.: 31,8mm
• L2: 19mm
• M2: M16x1,5mm
• L1: 114mm
• H1: 85,5mm
• F1: 2kN
• Gesamthöhe: 95mm
• B max.: 58,5mm
• Bohrungs-Ø: 5,6 mm
• F2: 2kN
• B min.: 32,5mm
• P: 34mm
• K: 12,5mm
• E: 20mm
• H: 20mm
• N: 50mm
• Gesamtlänge: 114mm
